絞龍葉片的制作方法

蛟龍葉片、攪龍葉片、又稱蛟龍葉片、攪龍葉片、螺旋葉片是機械工程上經常使用的板金構件,雖然其制作方法簡單.但是工作量大

一般常用方法--模具壓型對于一般葉片可用按展開圖尺寸下料制作后,再熱處理,后用模具壓成型,因為模具制作成本較高,只是用于批量生產,不適用于單件和少量加工生產.很多廠家在使用此法

拉伸制作方法:葉片按尺寸下料制作后,不需割切角口,割開一條縫,撬起把各葉片焊接聯接起來,一端固定焊接在螺旋軸上,另一端用兩倒鏈拉制如圖,拉制后葉片直接焊在螺旋軸上,最后的一片螺旋葉片由于變形較大,已無應用價值割下棄去不用由于不需割切角口,節省材料,每片增加切角口部分面積,且焊縫不在一條直線上,避免了應力集中,改善受力環境,此法不需熱加工處理,節省成本,適用于單件加工制作,螺旋葉片現場使用中完全滿足使用要求

卷制方法:傳動原理:由一臺電動機驅動,經減速機減速后由皮帶聯接分成兩路,各自接入蝸桿蝸輪減速器,經蝸桿蝸輪減速并換向后,再接入垂直面內與垂直線成一定角度的錐行模上卷制方法:設計專用機床,由空間成一定角度的一對錐形模轉動帶動平板料(寬度為(D-d)/2)運動,平板料經擠壓產生塑性變形,其一邊經擠壓產生塑性變形長度縮短了,即以后成為葉片的內孔尺寸部分,其另一邊經擠壓產生塑性變形長度伸長了,即以后成為葉片的外圓尺寸部分,經擠壓產生塑性變形后的材料再經由擋板輪系統順輪流出,產生螺旋變形,順螺旋軸模具卷制成螺旋葉片形式,擋板輪系統調整可控制螺旋葉片的螺距,螺旋軸模具與螺旋軸尺寸相同

（本新聞來自網絡）

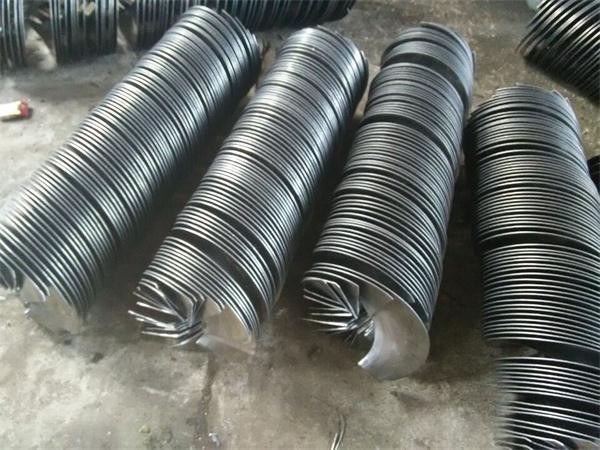

四平市正昌機械有限公司專業生產各種型號規格的螺旋冷軋葉片，已廣泛用于收割機械、糧食加工設備、化工、建筑機械、物料輸送、烘干等行業。銷售熱線：15330658597  0434-7782458
